Le pack logiciel <HC12> comprend aussi le programme basique simpliste que vous trouverez copié-collé partout, il n’est pas original mais vous permet de faire un premier test immédiat pour voir que vos deux HC12 se parlent via le clavier. S’ils sont à petite distance, pendant ce test, il est inutile de souder les antennes pour le moment.

Le but de l’installation des émetteurs récepteurs est de pouvoir échanger des paquets de données.
Par exemple diverses balises vont envoyer chacune, son nom, température, pression, humidité, tension de la batterie, compteurs, checksum, etc.., vers un maître qui centralise tout et exploite les données. Ces données sont de tous les formats possibles mélangés et centralisées dans un seul paquet, c'est une <structure>.

L’émetteur et le récepteur connaissent le format de la structure commune et se comprennent.

struct Data
{
char ch;  // texte de taille variable
float sensor1; // flottant de 4 bytes
uint16_t sensor2; // integer de 2 bytes
uint8_t count ; // 1 byte
bool state ; // booleen de 1 byte
}payload;

Dans l'exemple de structure précédent, supposons que le texte contient 7 caractères. Nous calculons donc une longueur de trame de 7 + 4 + 2 + 1 + 1, soit 15 bytes.
Notre paquet devrait donc faire 15 caractères, n'est-ce pas ? Vérifions cela en utilisant la commande Serial.print de sizeof(Data).
Cependant, il s'avère que la taille réelle est plus grande que notre estimation, et cela dépend des microcontrôleurs utilisés. Vous n'obtiendrez pas le même résultat avec un Uno et un ESP32 car ils affectent des longueurs différentes aux variables.
Le compilateur aligne les structures sur des multiples de la plus grande variable, entre autres choses. C'est pourquoi si un Uno émet vers un ESP32, cela provoquera un plantage. Pour que cela fonctionne, il faut ajouter des bytes inutiles pour aligner les deux, ce qui est appelé le padding. Le padding peut être une source de bugs si l'on ne fait pas attention.

Le programme <DataSize.ino> dans le pack, montre le nombre de bytes suivant les microcontrôleurs. Tableau résumé :

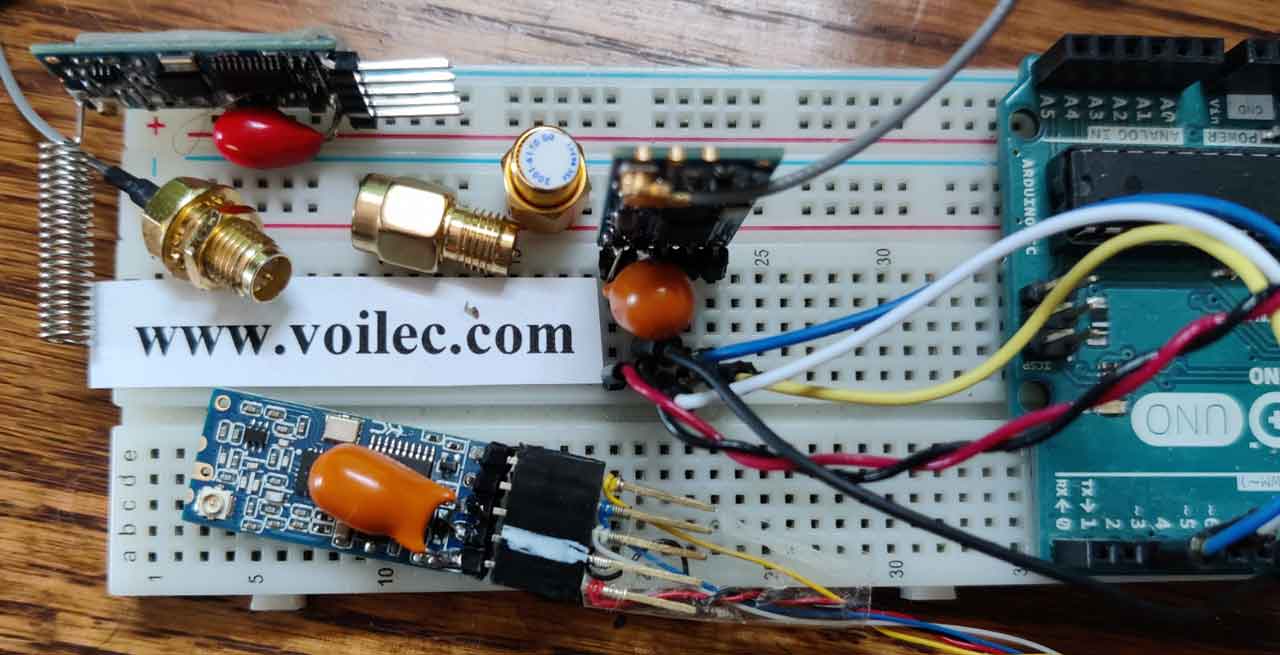

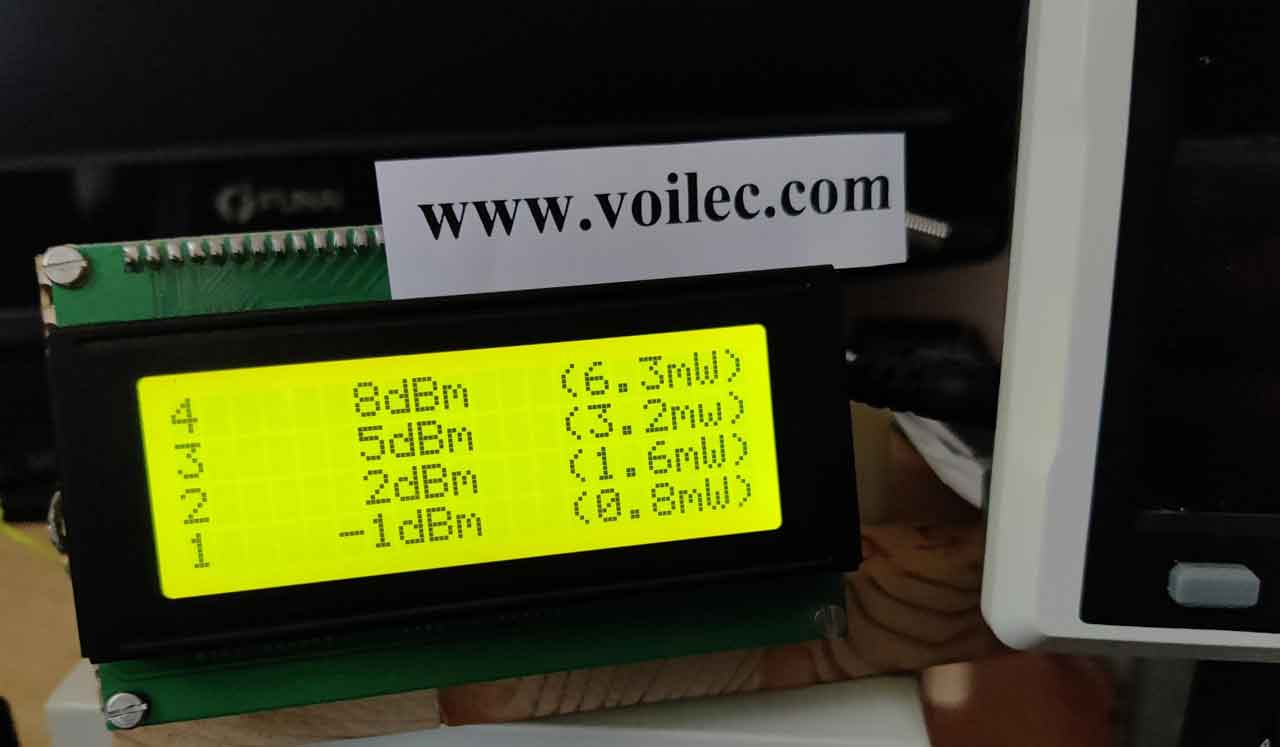

Le module est fourni avec une petite antenne ressort sans plan de masse, qui s'avère inefficace comme nous le verrons plus loin. Si vous recherchez des performances optimales, il est préférable d'utiliser une antenne bien accordée et de la déporter au bout d'un petit câble coaxial avec un plan de masse (plaque, 4 fils en parapluie - montage classique ground-plane).
Il est possible d'acheter le petit câble de 26 cm avec une prise MMX délicate côté HC12 et une SMA de l'autre, mais attention, le sexe de la SMA est inversé selon les normes Wi-Fi. Il existe un adaptateur de manchon (Adaptateur RP SMA mâle - SMA femelle x 2 = 5.65€ sur Amazon), mais le plus simple est de souder directement un petit câble coaxial de 50 Ohms sur la platine en direction de l'antenne.

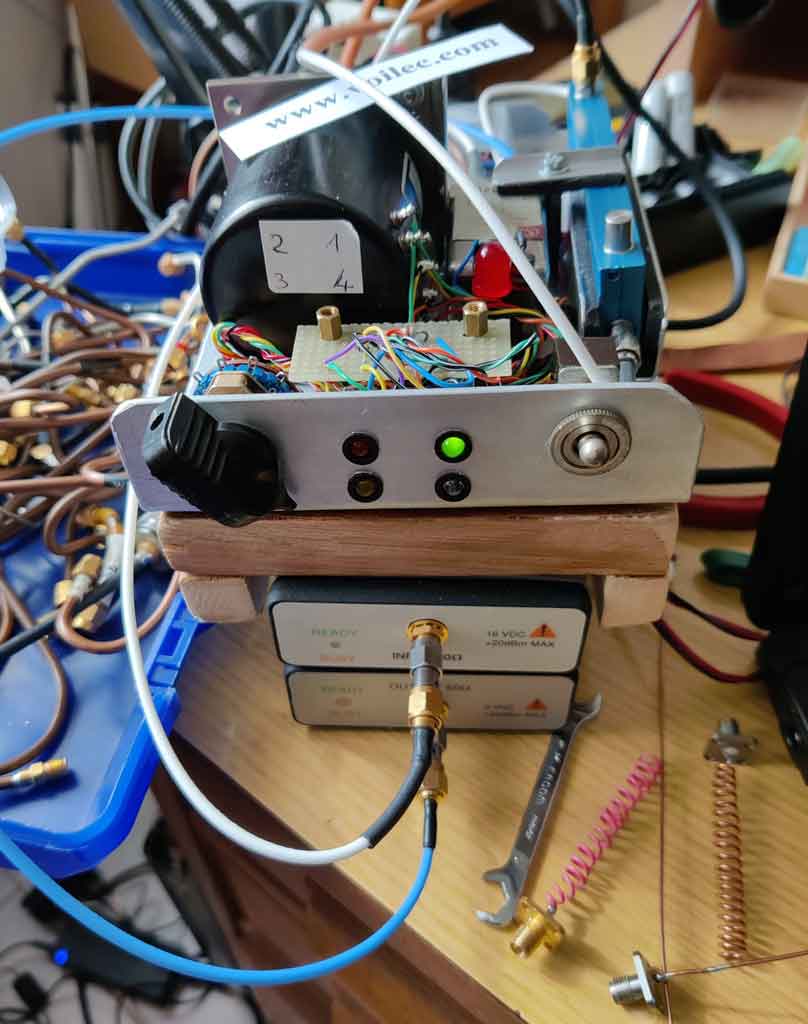

L'analyseur scalaire SignalHound Voir sa page :

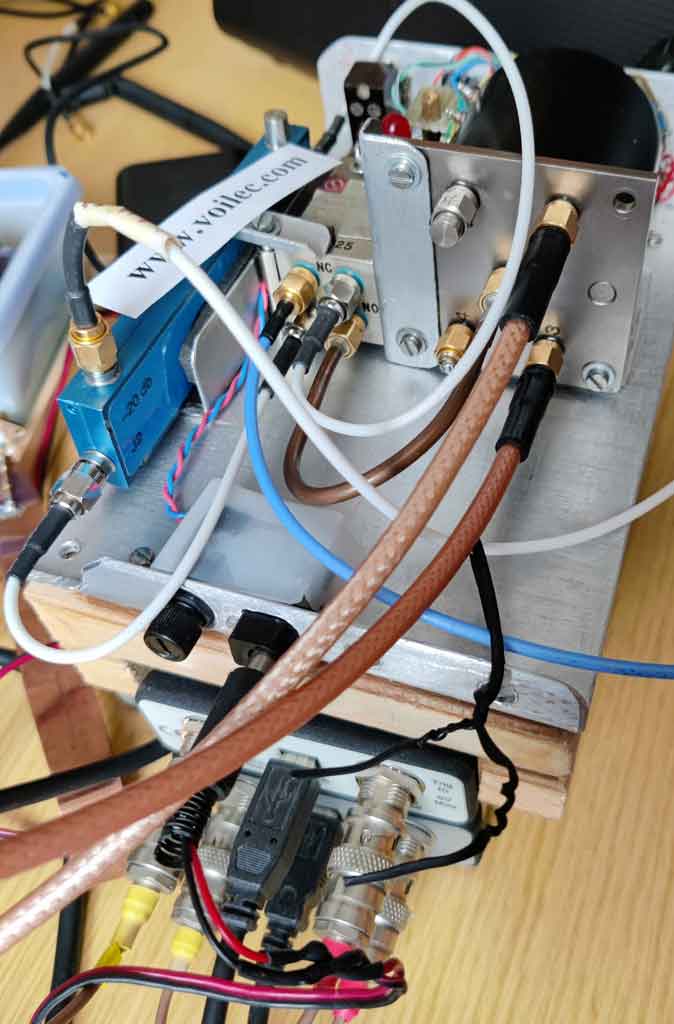

Le SignalHound TGA124A est le générateur de tracking  12.4 GHz. Il attaque un double inverseur coaxial 18 GHz pour configurer le coupleur directif en direct ou inverse.
La prise de mesure du coupleur est reliée à l’analyseur de spectre 12.4 GHz SignalHound, SA124B.
L’autre borne en sortie du double inverseur passe par un aiguillage coaxial 18 GHz à 4 voies pour tester les dispositifs.
Une voie est dédiée à une charge ouverte, l’autre à une charge parfaite 50 Ohms pour les étalonnages rapides, les deux autres pour les antennes à tester.

Antenne ressort courte du HC12

En enroulant une antenne quart d’onde sous forme de ressort, la fréquence baissera ; le diamètre et l’espacement des spires jouent aussi, il faudra partir d’une longueur de fil double pour arriver à l’accord voulu. La forme ressort sert simplement à diminuer l’encombrement
J’ai reçu deux versions pour le HC12, mais il doit en exister d’autres, c’est du grand n’importe quoi !

La version courte résonne sur 490 MHz

Antenne ressort longue du HC12

La version longue résonne sur 363 MHz. Cela tombe dans une plage utilisée en Asie pour les télécommandes mais n’a rien à voir avec notre bande UHF.

Chaque HC12, est livré avec une antenne ressort centrée au hasard et sans plan de masse, donc le rendement sera très mauvais. Il faut toutefois nuancer, il n’y a pas de plan de masse structuré stricto sensu, mais le circuit du HC10, la batterie ou le câble d’alimentation constituent un palliatif de contrepoids difficile à caractériser et dépendant de la position de l’antenne, axiale ou perpendiculaire à la plaque. La simple mesure de la fréquence de résonance du ressort n’est qu’un des éléments.
