Ce projet est destiné à mesurer l'état réel d'un parc de  petits d'accumulateurs. Le but final est de tester avec soin chaque  accumulateur en donnant pour chacun sa capacité réelle du moment grâce à un  protocole de tests automatiques.  La réalisation est faite maintenant avec un Arduino.
  Il ne s'agit en aucune manière de réinventer un chargeur d'accumulateurs, des  produits spécialisés comme ceux de Maxim ou Linear Technology le font à la  perfection, mais de créer un dispositif pour donner un chiffre individuel afin  de classer les accumulateurs par leur capacité vraie, donc harmoniser les blocs  et éliminer les accumulateurs en fin de vie.
  Terminologie :
  Les très anciens Cadnium Nickel sont abandonnés.
  Pour les anciens matériels, batteries NiMh "Nickel Metal Hydrure ",  en français, "Nickel-hydride batteries " en anglais.
Maintenant il s’agit de nombreuses variantes à base de Lithium, les  technologies changent vite.
Dénominations pour les NiMh : "R6 " ou "AA size " ou "LR6 " ou "LR 06 " ou "HR 6 " ou "Mignon " (Allemand).
Caractéristiques des R6 : Tension 1.2 V, diamètre 14.5 mm, longueur 50.5 mm, poids 25 g.
Ce chapitre ne concernait au départ que les NiMh mais reste vrai pout les Lithium qui adoptent une multitude de formes et capacités suivant les appareils.
![]()
 La première caractéristique d'un accumulateur est sa capacité
  énergétique indiquée par le constructeur en mA*h, des milliampères
  multipliés par des heures.
  C'est en réalité une charge électrique capable de restituer
  une énergie.
  Cette grandeur s'exprime habituellement en Coulombs qui sont des ampères
  par des secondes.
  1 C = 1 A * 1 s = 1000 ma * 1/3600 heure = 0.28 mAh
  Dans ce cas particulier, pour caractériser les accumulateurs, nous parlerons
  toujours de mAh car c'est l'habitude, bien que le S.I. (Système International
  mesures) soit obligatoire, et il faudrait parler en Coulombs.
  Pour préciser encore la terminologie, le terme de  "capacité "
  employé dans cette page n'a évidemment rien à voir avec
  celle d'un condensateur, ce n'est qu'une particularité de langage.
Les capacités des R6 NiMh évoluent très vite. Modèles disponibles :
  En 1996 capacité  800 mAh (c'était déjà mieux que les CdNi).
En 2000 capacité 1100 mAh
En 2001 capacité 1500 mAh
En 2002 capacité 2000 mAh
En 2004 capacité 2300 mAh...
Nous considérerons un accumulateur moyen. Au bout de quelques centaines de cycles, il a perdu beaucoup trop de sa capacité initiale et sera considéré comme en fin de vie. Si l'accumulateur a été maltraité (surcharge, échauffement, décharge poussée, chocs...), sa vie sera très raccourcie.
Les très grosses capacités impliquent une vie plus courte, mais les modèles s'améliorent doucement. L'augmentation des capacités implique la diminution d'épaisseur des isolants et la pollution croisée par diffusion entre autres effets pervers. Cela ne vaut que pour des éléments de même génération, les plus récents sont toujours meilleurs.

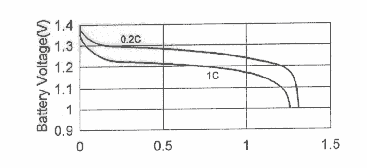

  Décharge en 10 h (document Maha)
 Le moment de l'arrêt est calculé quand l'accumulateur est totalement
  vidé. Cela n'a pas grande importance au vu de la courbe de décharge.
  La tension se stabilise très vite à 1.2 V, puis décroît
  régulièrement jusqu'au coude vers 1.1 V et ensuite tombe très
  vite. Il faut arrêter la décharge à 1 V.
  Cette technologie ne présente pas d'effet mémoire sensible.
  Les anciens Cadmium Nickel aux multiples inconvénients disparaissent
  totalement, en particulier pour des questions de performances médiocres
  et de pollution en fabrication et en élimination.
Beaucoup de chinois sur marquent considérablement leurs produits, l’étiquette n’est pas une indication fiable.
La tension de fonctionnement en charge d'un NiMh est plus faible que celle d'une pile alcaline, mais contrairement à ce qu'essaye de faire croire la publicité, la capacité est plus grande. L'économie sera donc considérable pour les gros consommateurs de piles. Cela est moins sensible avec les petits éléments "AAA size " ou R03 ou LR03, ils sont beaucoup moins performants et certains appareils ne les acceptent pas à cause de leur tension de service trop basse qui correspond à une pile en fin de vie. La capacité d'un AAA est moins de la moitié de celle d'un AA, mais avec un courant de service beaucoup plus faible (grande résistance interne). La tension de service d'une pile est entre 1.5 et 1.3 volts. Il ne faudra donc pas s'étonner si les piles ne peuvent pas toujours être remplacées. Dans les appareils bien conçus (fonctionnant au plancher de la tension), un accumulateur NiMh durera plus longtemps dans un lapin à tambour qu'une quelconque pile. Le surcoût sera compensé dès la deuxième utilisation. Pour les appareils exigeant une tension élevée, il faut renoncer aux NiMh et se tourner alors vers les piles rechargeables de 1.5 V, d'une technologie très différente (voir le chapitre).
 Énergie
  massique
 Ce chapitre est extrait de la page
  énergie sur les batteries ![]()
Il est intéressant d'avoir une idée de l'ordre de grandeur de
  l'énergie massique de nos énormes batteries au plomb.
  Cette énergie s'exprime traditionnellement en  "W*h*kg ". Il
  serait plus rigoureux de se conformer au SI (Système International) et
  d'utiliser les Joules, mais l'usage est établi. Les Watts sont le produit
  de la tension par le courant P=V*I.
Prenons
  une batterie plomb classique :
  Tension 12 V, capacité 135 Ah, masse (poids) 48 kgf
  L'énergie massique est de V * C / P soit : 12 * 135 / 48 = 35 Wh/kg environ.
  C'est la valeur admise pour les batteries moyennes au plomb.

  A titre d'amusement comparons l'énergie massique d'une batterie NiMh
  de type R6 :
  Tension 1.4 V, capacité 1.5 A.h, masse 25 grammes
  Énergie massique 1.5 * 1.2 / 0.025 = 72 Wh/kg
Énergie massique des grosses et antiques batteries
  au plomb = 35 Wh/kg
   Énergie massique des minuscules et modernes batteries
  NiMh = 72 Wh/kg
  Énergie massique des lithium-Ion = 110 Wh/kg

Pour information, Pile à combustible = 120 Wh/kg
  Ce qui est extrêmement loin (facteur
  430 !) de l'essence ou du fuel (environ) = 15.000
  Wh/kg
  et (facteur 1000 !) de l'hydrogène = 34.000
  Wh/kg
Ces valeurs sont très étonnantes et montrent que les meuilleures
  batteries NiMh  ont à peine le double de capacité
  des antiques batteries au plomb (qui égalent celle des anciennes CdNi),
  mais c'est déjà très bien !
  Les nouvelles technologies (Lithium et autres) ont des  performances bien meilleures, mais malheureusement le rendement énergétique des  carburants fossiles est tellement plus grand, que les voitures et bateaux  électriques mettront beaucoup de temps pour s’imposer.
Aucune batterie miracle ne se profile à l’horizon, il y a toujours des améliorations  mais elles sont très lentes.
![]()
Ce type d'accumulateurs NiMh à des propriétés simples qu'il faut connaître pour une bonne exploitation.
 Il faut un certain
   "rodage ", la capacité indiquée
  ne sera atteinte qu'au bout de quelques cycles de charges / décharges
  en utilisation normale.
 Il n'y a aucun
  effet mémoire, il est donc strictement inutile d'utiliser les
  modes de décharge des chargeurs hérités des vieilles technologies
  des défunts CdNi.
 Il y a une autodécharge
  significative. La charge de complément sur le chargeur intelligent (surtout
  pas un chargeur lent !), avant utilisation, est utile.
 Il est toujours
  souhaitable de charger en deux fois. Première charge normale à
  la fin de laquelle l'accu sera très chaud et enlevé du chargeur.
  Deuxième petite charge de complément,
  en attendant au moins quelques heures pour laisser refroidir et stabiliser.
  Ces quelques minutes de bonus se font au dernier moment et permettent de récupérer
  les 20 % finaux.
 La tension de service de 1.2 V est basse, cela posera souvent des problèmes.
![]()
 Le dispositif se compose d'une petite carte à microcontrôleur,
  quelques boutons, un afficheur des extensions port et un convertisseur analogique
  numérique multiplexé. Une mémoire externe en I2C sert à accumuler
  les résultats.
  Cette carte est reliée à 8 petits modules identiques comportant
  chacun :
  Un support de pile R6, une commande de charge à C/3, une commande de
  décharge à un courant de C (débrayée automatiquement
  à 1 V), deux leds.
  Attention, ici C ne représente pas des Coulombs, mais le courant en une
  heure à la capacité nominale. Ce n'est pas très heureux,
  mais c'est la notation habituelle.
  Exemple : Capacité = 1100 mAh, C = 1.1
  A.
  L'appareil fonctionne en autonome mais peut aussi communiquer par USB (Wi-Fi et Bluetooth avec un ESP32) via un menu sur PC ou smartphone, pour mémoriser les courbes et les enregistrer
  dans une feuille Excel. Cela permet d'archiver les valeurs et de suivre la dégradation
  d'un même élément en empilant les courbes successives à
  quelques centaines de cycles d'intervalle sur une même feuille.
  Il n'y a aucun risque de confusion, la nouvelle courbe est toujours inférieure à la
  précédente !
![]()
 Une nouvelle batterie est insérée sur un
  des 8 supports, elle est immédiatement détectée par le
  système qui émet un bip, et fait clignoter les leds correspondantes
  au support.
  Sur l'afficheur LCD, l'affichage de la tension alterne avec la demande de confirmation
  du début de cycle et le message  "nouvel accu détecté ".
  Si le bouton  "entrée " (enter, OK) est activé, le cycle
  commence, si le bouton  "échappement " (escape) est activé,
  les autres menus sont accessibles. Ils seront détaillés au chapitre
  suivant.

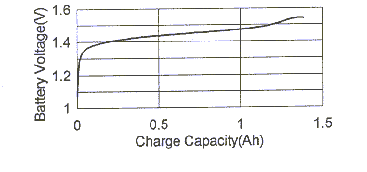

  Charge (document Maha)
Le cycle de test complet se compose de plusieurs phases. Chaque phase est décrite sur l'afficheur, en choisissant un des 8 canaux, et par une séquence particulière sur les leds.
 L'accumulateur
  est mis en charge avec courant fixe de 300 mA. Cette valeur voisine de C/3 évite
  l'échauffement et n'impose pas un contrôle thermique. Avec C/10
  la charge durerait 14 h. Une variante, à impulsions de courant fort,
  fonctionne tout aussi bien. Il semble que la méthode qui rajoute une
  petite impulsion de courant négatif après celle de charge, soit
  parfaite pour la chimie de la charge.

 La fin
  de charge est détectée (cela peut prendre 4 ou 6 heures si l'accumulateur
  est vide).

 Il est
  mis en repos pendant une heure pour stabilisation chimique et thermique.

 Le cycle
  de décharge commence au courant fixe de 1 A. Cette valeur s'est avérée
  idéale pour caractériser la dynamique de toutes les variétés
  de R6 NiMh et donne une base de comparaison fiable.
  La tension est enregistrée en continu dans la mémoire.

 Le coude
  de remontée de la tension en fin de charge est détecté
  environ au bout d'une heure (cela dépend évidemment énormément
  de l'état de l'accumulateur), l'enregistrement est terminé sur
  cette voie, et la courbe compressée et mémorisée pour exploitation.

 La batterie
  est remise en charge, toujours en courant fixe C/3.

 La fin
  de charge étant atteinte, un courant impulsionnel, d'environ C/20 soit
  50 mA, la maintient chargée sans aucun risque un temps infini. C'est
  la phase finale de charge d'entretien, qui permet de disposer d'un accumulateur
  toujours chargé à bloc. La led verte est allumée en continu.
Il ne faut évidemment pas être pressé, après le lancement d'un cycle, il faut une douzaine d'heures avant que l'accumulateur ne soit à nouveau disponible. Cela ne pose aucun problème de les laisser en place en permanence pour avoir toujours 8 accumulateurs disponibles en permanence avec la pleine charge.

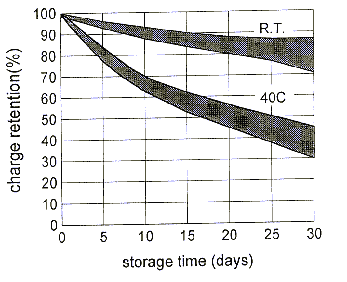

  Auto décharge (document Maha)
Il ne faut pas oublier que l'auto décharge est très importante. Il faut charger l'accumulateur avant de l'employer et ne pas l'oublier dans un fond de tiroir sous peine de dégradation irréversible.
Lors de l'introduction d'un nouvel accumulateur, nous avons vu qu'il était
  détecté avec émission d'un  "bip " sonore. Il y
  a alors plusieurs actions possibles.
  Un bouton doit être activé avant une minute, sinon l'accumulateur
  suivant serait refusé par un bip d'erreur continu.

 Si le bouton
   "entrée " (enter, OK) est activé, le cycle complet de
  qualification décrit commence, l'ancienne table est effacée et
  la nouvelle table de données est créée pour cet élément.

 Si le bouton
   "échappement " (escape) est activé, les autres menus
  sont accessibles.
  Parmi ces divers menus, un mode permet d'effectuer le cycle sans charge. Ce
  mode a pour intérêt de mesurer avec précision l'autodécharge.
  Vous serez stupéfaits de voir le peu de capacité restante après
  quelques mois de stockage.
  Un autre mode fonctionne en simple chargeur rapide, comme sur un chargeur ordinaire,
  sans perte des données du cycle précédemment enregistré.

 Un autre
  mode, activé aussi par défaut si aucune touche n'a été
  appuyée au bout d'une minute, enclenche le mode de simple charge d'entretien.
![]()
Ce projet ne présente pas une grande difficulté. La carte basique comporte un port série, la sortie I2C pour le clavier afficheur,
  les quatre extensions de port (PCF 8574), le convertisseur 10 bits à
  8 entrées multiplexées, le buzzer.
  La seule partie spécifique est celle des 8 modules identiques associés
  à chaque support de pile.
  Ces platines individuelles contiennent:

 Un mosfet de charge en courant
  d'environ 0.3 A (peu critique), commandé par un des 8 bits du port  "charge ",
  au travers d'une simple résistance de puissance. L'alimentation est séparée
  de celle de la logique

 Un mosfet de décharge
  en courant d'exactement 1 A, commandé par un des 8 bits du port  "décharge ".
  Cette partie est le seul point d'électronique délicat, elle conditionne
  la précision des mesures. Par sécurité la décharge
  se coupera automatiquement à 1 V. Il faudra bien soigner cet élément.
   Les leds rouge et verte sont
  commandées par un des 8 bits des deux ports  "led R " et  "led
  V ".
![]()
 Le soft est simple, il se contente d'un cycle de traitement
  des 8 ports.
  Après initialisation, pour chacun des 8 modules :
Début de la boucle, lecture de la tension.
  Suivant la phase en cours, décision de gestion des 4 bits des ports (charge,
  décharge leds).
  L'affichage est rafraîchi sur le LCD et le clavier est palpé.
  Toutes les secondes la charge est enregistrée.
  En cas d'appel par le terminal, un échange de données est effectué.
  Relance de la boucle.
  Le programme ne fait rien de plus.
![]()

Transitions numérique vers analogique

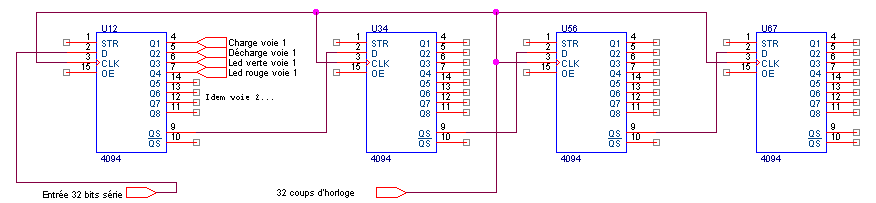

Pour chaque élément nous avons quatre commandes logiques qu'il faut traduire en analogique. Dans tous les cas, par sécurité en cas de court-circuit, une résistance de 10 kOhms sera insérée dans la commande (en tension, consommation nulle).
Commençons par les deux commandes très simples.
  Chaque led est pilotée par un petit transistor Mosfet, un BS170 ou tout
  autre modèle à moins d'un Euro la douzaine.
  Une résistance de quelques centaines d'ohms, en série dans le
  + 5 V logique fournit un courant d'une dizaine de mA. Le transistor étant
  placé côté masse, la commutation au point froid ne posera aucune
  difficulté.
La commande de utilise un Mosfet doit tenir 1 A. J'utilise en masse des Buz 11 qui sont très
  surdimensionnés (ils tiennent 50 A !) mais qui se trouvent facilement
  en récupération et à vil prix. Tout autre Mos de puissance
  convient.
  La difficulté est de maintenir automatiquement un courant de 1A avec
  une tension totale d'entrée de seulement 1 V, sans passer par un montage
  complexe de comparateurs et de shunt étalon. Par simplicité, il
  sera évidemment monté côté froid. De plus, en cas de plantage,
  la décharge doit être automatiquement coupée en dessous
  de 1 V, même si l'ordre persiste. Je reviendrai ultérieurement
  sur cette partie, la plus complexe du projet, qui demande un développement
  assez long.
La commande de charge est, elle aussi, délicate car il faut commander la commutation par le point chaud. Si l'on veut se contenter de simple Buz 11 de récupération, il faut polariser la gate avec une tension supérieure à l'alimentation de puissance, cela pose un problème car la commande est une tension logique. Les optocoupleurs sont évidemment refusés pour minimiser le coût du projet. Il faudra aussi développer les astuces mises en uvre dans cette partie. Il existe évidemment des commutateurs travaillant au point chaud (applications pour l'automobile), mais ils sont moins disponibles. Les relais sont évidemment exclus, ils posent trop de problèmes.
Le principe du projet a été exposé,
  mais dans sa réalisation pratique, de nombreuses simplifications peuvent
  être introduites !
  Nous avons évoqué le groupement par deux modules sur chaque platine
  ce qui réduit beaucoup le câblage.

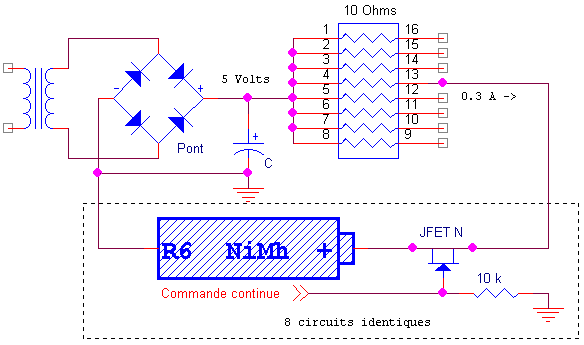

  Autre amélioration pour la charge. Le schéma basique est le suivant
  :

Commande continue des 8 charges
 Ce montage a pour inconvénient de nécessiter
  8 résistances de puissance (P=VI = 3 * 0.3 = 1 watt).
  Il existe une solution plus astucieuse. Au lieu de charger chaque élément
  en courant continu à 0.3 A, utiliser une charge 8 fois plus forte pendant
  1/8 du temps. C'est la variante à charge par impulsions :

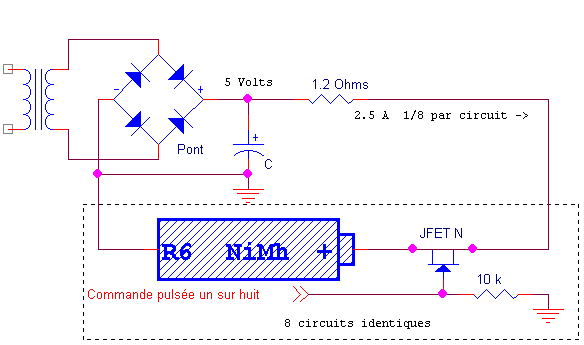

Charge multiplexée 1/8 du temps
 Les 8 impulsions de commande sont décalées,
  et ce montage ne demande qu'une seule résistance de puissance d'une dizaine
  de watts, plus facile à installer sur le coffret faisant office de radiateur.
  Il est ainsi possible de régler un courant moyen quelconque (par exemple
  le faible courant d'entretien) en jouant finement sur le rapport cyclique. Cette
  méthode est très souple et l'accumulateur accepte sans problème
  le régime d'impulsions courtes.
Autre amélioration visant à remplacer les ports I2C PCF 8574, qui sont gaspillés en ne les utilisant qu'en sorties, par des produits moins chers. Utiliser simplement des registres à décalages 8 bits, entrée série et sorties parallèles latchées, évidemment un par platine double.. Le dernier des 8 bits de chaque registre sert de donnée en entrée du suivant. L'initialisation consiste à injecter 64 coups d'horloge en poussant des zéros.

Commande par registres à décalage 8 bits
 Il existe de nombreux modèles possibles, comme le
  74c164, ou en fouillant les fonds de tiroirs, deux 4 bits comme le 74c95 ou
  tout autre modèle récupéré en vielle CMOS.
  Les transitions sont très rapides pendant les 64 coups d'horloge et les
  faux niveaux sont sans effet, le temps de transit étant négligeable
  devant le temps stable. Pour répondre aux angoissés qui pourraient
  s'inquiéter que pendant les quelques microsecondes de transitions il
  puisse y avoir simultanément commande de charge et de décharge,
  ce n'est pas grave
Cette méthode a un autre avantage, la tension de l'accumulateur sera lue en fin de l'impulsion de charge, puis une autre fois à la fin de la période de repos. Ces deux mesures permettent de calculer des paramètres sur la dynamique et la chimie de l'accumulateur. La dégradation se voit sur ce seul critère.

   Les petits chargeurs du commerce
Nous allons maintenant évoquer les chargeurs du commerce. Leur utilisation permet de simplifier le projet, car alors seule la décharge sera traitée, les recharges étant faites à l'extérieur.
Les batteries R6 NiMh ont des performances cotrectes. En l'an 3000, tous les sabres de Jedis seront équipés d'une pile rechargeable R6 d'une capacité d'un milliard d'Ampère*heures (Georges Lucas a déjà acheté tous les prototypes). Pour le moment nous nous contentons de capacités autour de 1.5 Ah, ce qui représente déjà un excellent rendement énergétique !
J'ai expérimenté une grande variété de chargeurs
  vendus dans le commerce pour les accumulateurs NiMh.
  Ils peuvent être classés en trois catégories principales.

  Les chargeurs médiocres
Ils représentent le plus gros de la production. La majorité des modèles présente un danger réel pour les accumulateurs par surcharge non contrôlée. Ce sont des produits à proscrire qui font perdre tout l'intérêt des accumulateurs performants. Il est impossible de les lister, c'est malheureusement la majorité.
 Ils arrêtent la charge sur des critères simples, acceptables car ne détruisant pas les accumulateurs mais n'optimisant pas la charge. Ils sont souvent basés sur un simple compteur qui suppose que l'accumulateur est à plat au départ. Ils chargent à C/10 pendant 14h puis repassent en entretient à C/30. Cela est évidemment inadapté pour un accu faiblement déchargé. Il serait stupide de décharger l'accu chaque fois, il n'y a pas d'effet mémoire comme sur les CdNi.

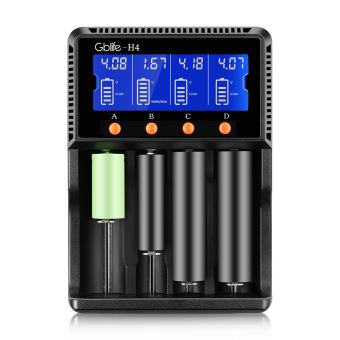

 Ils ne sont pas forcément plus chers que les précédents. Ces  matériels possèdent un micro-processeur qui pilote une charge intelligente et  optimise les performances et la durée de vie des accus. Ils acceptent des  charges partielles et coupent au moment optimal, ils sont capables de lancer  des cycles de charge décharge pour calculer la capacité de chaque accumulateur. Le choix est vaste et le modèles changent vite, ce modèle n’est qu’un exemple :  |
    ![]()  |

C 'est juste pour l'assonance amusante
Quel est
  le devenir des CdNi ?
La technique Cadmium Nickel est la plus ancienne. Ces matériels ne sont utilisés encore que pour l'outillage électroportatif car ils sont assez robustes et moins chers en production. Leur faible énergie massique et leurs problèmes de recyclage (toxicité des métaux) entraînent une disparition totale à court terme.
Allons-nous
  trouver des R6 de capacité double, Lithium Ion ou autres ?
C'est malheureusement impossible. Il est assez miraculeux que le format R6 soit normalisé et donc universel, mais il ne faut pas s'attendre à une augmentation importante de la capacité, nous sommes au bout de la technologie NiMh vers les 2200 mAh réels.
 Cela est très supérieur aux piles alcalines qui font une publicité
  délirante sur leur soit disant  "longue " durée de vie
  ! Après une seule recharge, l'investissement en NiMh est amorti.
  En commandant aux US les éléments R6 de 2.2 Ah s'achètent
  à moins de $2 pièce, par 12 ou 24, port compris.
 La technologie NiMh ne peut être remplacée pas autre chose, car
  aucune des autres solutions ne fournit des cellules entre 1.3 et 1.5 V avec
  des énergies de cet ordre.
  Le Li-Ion par exemple est à 3.6 V. Le marché anarchique rend totalement
  impossible une future normalisation.
  Il ne faut donc pas espérer de futurs blocs universels de 3.6 ou 7.2
  V, chaque constructeur aura un modèle différent pour chaque nouveau
produit pour protéger son marché, c'est stupide, mais c'est ainsi.
Les piles rechargeables
Les NiMh ont une tension de service plus faible que les alcalines. Dans les matériels mal conçus, il y a détection de tension basse à 1.2 V, ce qui correspond à la tension de service des NiMh et l’appareil se met rapidement en sécurité.
Les matériels plus évolués ont une pompe de charge qui accepte de travailler à 1.0 V par élément et les NiMh sont alors supérieurs aux meilleures alcalines.
Sur un produit médiocre, les NiMh ne seront donc pas exploitables, il est tentant de se tourner vers les piles rechargeables qui ont une tension de service idéale de 1.5 V.
L’usage montre que ces piles sont très peu intéressantes. Elles sont à réserver à des matériels particuliers car elles ont de graves inconvénients.
La résistance interne est forte, elles sont donc à bannir pour les appareils à courants forts.
  Les capacités et le nombre de recharges possibles s’écroulent si on les laisse trop se décharger. En tirant la moitié de la capacité, le pile se dégradera beaucoup, c’est irréversible.
Les piles rechargeables sont dont à réserver à des appareils demandant une tension élevée, consommant peu et souvent rechargées.
Elles s'avèrent onéreuses à l'usage.
Il faut donc ne pas les oublier ce qui est une contrainte forte, si l’appareil qui les utilise signale « batterie basse », elles sont perdues.
Attention, il faut un chargeur très spécifique, un chargeur de NiMh détruit les piles rechargeables.N'hésitez pas à vous lancer dans ce petit projet, c'est une bonne
  application de la carte microcontrôleur pour un débutant. Tout
  le programme est séquentiel, facile à comprendre et les durées
  des routines ne sont pas critiques. Il peut être développé
  en C ou en assembleur sur une carte quelconque.
  Les électroniciens apprécieront les multiples petites astuces
  mises en pratique dans la partie analogique des modules, à la différence
  de la partie microcontrôleur qui très classique et sans aucune
  originalité.
  L'utilisation du qualificateur est très pratique si vous avez un parc
  de nombreux accumulateurs R6 en service dans tous les appareils de la maison
  et les jouets des enfants
 Un des nombreux et excellents articles de Maxim :  maxim-ic.com/1st_pages/ENGJR27
  Battery Guide, Michael Bluejay's : michaelbluejay.com/batteries
  Quelques liens : batterytest.com
Page d'essais comparatifs entre marques : imaging-resource
* Liens vérifiés le 22/06/19
